Rangkaian Downloader PIC (PIC Multi Programmer)

Ini adalah perangkat andalan saya ketika bereksperimen dengan mikrokontroler PIC, karena dengan satu perangkat ini kita sudah dapat memprogram berbagai macam mikrokontroler PIC yang termasuk keluarga PIC10F, PIC12C, PIC12F, PIC16F. selain itu perangkat downloader ini dapat dibuat dengan mudah karena menggunakan PCB single layer.

Hardware
  Skema rangkaian (klik pada gambar untuk lebih jelas)

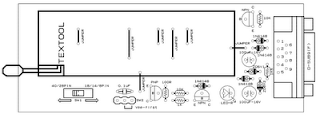

PCB tampak atas (lebih detail download disini)


PCB tampak bawah (jalur PCB) lebih detail download disini

Penampakan

Software
Untuk software bisa langsung di download disini


Jenis Mikrokontroler yang di program dengan alat ini:
·         PIC12C508,PIC12C509
·         PIC12C508A,PIC12C509A
·         PIC12CE518,PIC12CE519
·         PIC12C671,PIC12C672,PIC12CE673,PIC12CE674
·         PIC12F508,PIC12F509
·         PIC12F629,PIC12F635(1)(2),PIC12F675,PIC12F683(2)
·         PIC16C505
·         ,16C62B(3),
·         PIC16F627,PIC16F628
·         PIC16F627A(2),PIC16F628A,PIC16F648A
·         PIC16F630,PIC16F636(2),PIC16F676,PIC16F684(2),PIC16F688(2)
·         ,PIC16C711(3), PIC16C716(3)
·         PIC16C745(3),PIC16C765(3)
·         ,PIC16C771(7)
·         PIC16C773,PIC16C774
·         PIC16C781(7),
·         PIC16F818,PIC16F819
·         PIC16F84
·         PIC16F84A
·         PIC16F87(2),PIC16F88
·         PIC16F870(8),PIC16F871(8),PIC16F872,PIC16F873,PIC16F874(4),PIC16F876(5),PIC16F877(5)
·         PIC16F873A(5),PIC16F874A(5),PIC16F876A,PIC16F877A
·         PIC18F1320,PIC18F2320,PIC18F4320
·         PIC18F242,PIC18F252,PIC18F442,PIC18F452
·         PIC18F248,PIC18F258,PIC18F448,PIC18F458(3)
·         PIC18F4539(3)
